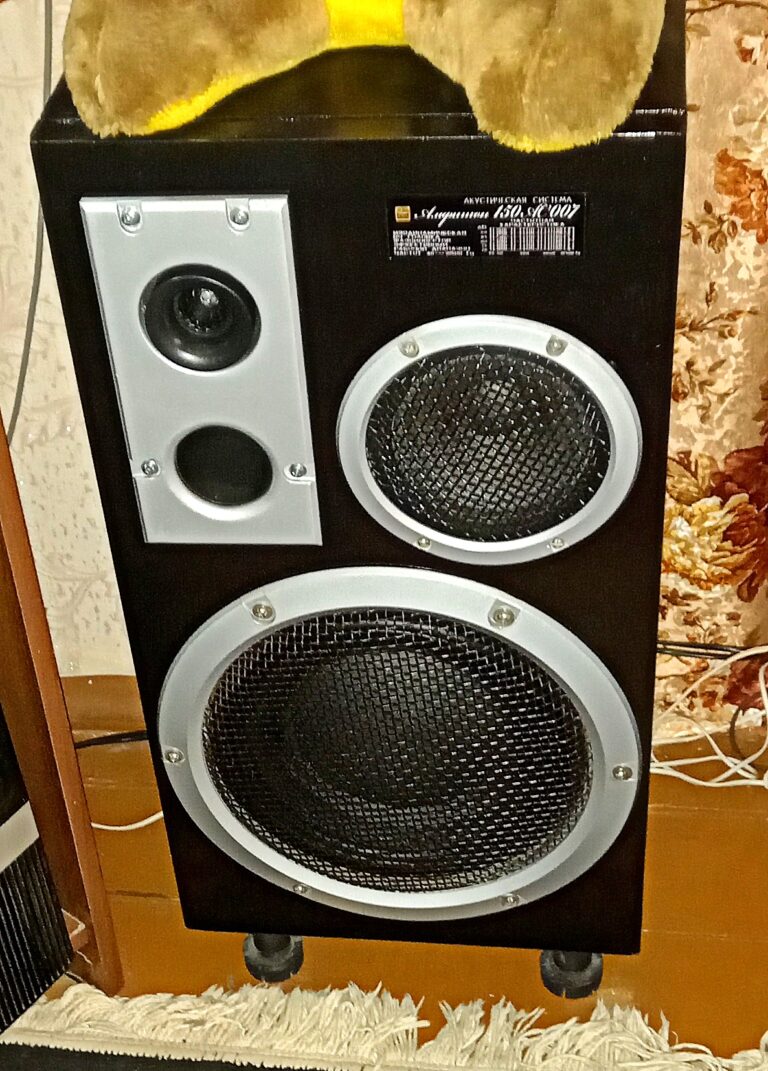

150 АС-007 «Амфитон»

amfiton25as027_ldsound (1)Изготовитель: ЛПО им. В.И. Ленина, г. Львов; завод «Ферроприбор», г. Ленинград.

Назначение: для высококачественного воспроизведения музыкальных и речевых программ в стационарных бытовых условиях уменьшенных габаритов. 25 АС-027 «Афмитон», 150 АС-007 «Амфитон” и 150 АС-007 «Лорта”  абсолютно идентичные АС как внешне, так и внутренне. Всё отличие сводится к шильдику с надписью 25 и 150, что означает 25 Вт номинальных и 150 Вт кратковременных соответственно. Так что будьте осторожны в подаваемой мощности, так как все АС имеют одни и те же динамики.



Характеристика



3-х полосная напольная АС с фазонвертором

Диапазон воспроизводимых частот: 25 (-17 дБ) – 31500 Гц

Рекомендуемая мощность усилителя: 10 – 50 Вт

Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ± 4 дБ

Чувствительность: 86 дБ

Характеристическая чувствительность: 0,4 Па/√Вт

Номинальное электрическое сопротивление: 4 Ом

Минимальное значение полного электрического сопротивления: 3,2 Ом

Предельная (паспортная) мощность: 50 Вт

Используемые громкоговорители:

         НЧ: 50 ГДН-3

         СЧ: 20 ГДС-3

         ВЧ: 10 ГИ-1

Частота раздела фильтров:

НЧ/СЧ: 500 Гц

СЧ/ВЧ: 3000 Гц

Масса: 25 кг

Размер (ВхШхГ): 60х32х27 см

amfiton25as027_ldsound (3)



Описание



10Корпус АС выполнен в виде прямоугольного неразборного ящика из древесностружечной плиты, фанерованной шпоном ценных пород дерева. Толщина стенок корпуса 18 мм, лицевая панель, с целью увеличения ее жесткости, изготовлена из плиты толщиной 38 мм.

В акустической системе 25 АС-027 использован следующий набор головок: низкочастотная — 50ГДН-З, среднечастотная — 20ГДС-З, изготовляемые ПРЗ, г, Ивано-Франковск, и высокочастотная изодинамическая — 25ГДВ-1, изготовляемая заводом «Ферроприбор» г. Ленинград. Головки обрамлены декоративными накладками из пластмассы: накладки головок НЧ и СЧ – круглые с четырьмя крепежными отверстиями; накладка головки ВЧ, обрамляющая одновременно и круглое отверстие фазоинвертора, — прямоугольной формы. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальным герметичным пластмассовым колпаком.

На лицевой панели, кроме того, расположен декоративный шильдик с названием АС и основными техническими характеристиками. Головки защищены спереди от внешних механических воздействий черненой металлической сеткой. Фазоинвертор имеет следующие геометрические размеры: диаметр 55 мм, длина 165 мм, частота настройки 25 – 30 Гц.

Амфитон 25 АС-027Внутренний объем АС 41 л. Для уменьшения влияния на АЧХ звукового давления и качество звучания АС, резонансов внутреннего объема корпуса на его внутренних стенках закреплены звукопоглощающие маты — техническая вата, обтянутая марлей. Внутри корпуса на едином стальном шасси смонтированы электрические фильтры, обеспечивающие электрическое разделение низко-, средне- и высокочастотных полос АС. Фильтры обеспечивают частоты разделения: между головками НЧ и СЧ — 500 Гц, между головками СЧ и ВЧ — 3000 Гц.

amfiton25as027_ldsound (2)В конструкции фильтров применены резисторы типа С5-35В, конденсаторы МБГ0-2, катушки индуктивности на пластмассовых каркасах с «воздушными» сердечниками. На задней стенке корпуса имеется отверстие, через которое выходят подводящие провода, заканчивающиеся разъемом ОНЦ-ВИ-1-2/16-В.

В комплект поставки входит подставка специальной формы, изготовленная из стального прута и обеспечивающая при необходимости изменение угла наклона акустической оси АС.

150ac007_ldsound.info

amfiton25as027_ldsound (6)

amfiton25as027_ldsound (4)

33 комментария: 150 АС-007 «Амфитон»

  1. Алексейка пишет:

    Ну скажу, что колонки отличные, шикарный БАСС, отличные “верх” но слабоваты… Говоря честно, пищалки здесь 10Вт, посему горят очень уж смело и активно,когда их качать усилителем типа ОДИССЕЙ 010У ( лично сам свои таким попалил ). Колонки отлично работают в паре с родным УНЧ. – АМФИТОН 002. Идеальный квартирный вариант.

    • LDS пишет:

      Согласен. Это тоже что и 25АС-027, а 10-ти ватные ВЧ конечно можно подпалить, особенно добавив НЧ на усилителе. Я свои 25АС-027 и Одиссей-У-010 никогда больше 20 Вт не слушал)

      • Олег пишет:

        а как проще и грамотнее всего проверить не подпалена ли пищалка ( любая в принципе а не именно ленточник как тут ) ? Например есть 3 одинаковых б\у пищалки – как, кроме как на слух ( у всех же он разный – мож кому кривая пищалка больше понравится чем нормальная ) можно отбраковать и выбрать лучшуую ( правильнее и лучше работающую, не подпаленую ) ?!

        • LDS пишет:

          По сопротивлению думаю. Может и на слух, хотя на малой громкости можно и не услышать.

  2. Павел пишет:

    как 10 ватт вч ? написано же 25 гдв

    • LDS пишет:

      Разница в ГОСТах. 10ГИ и 25ГДВ аналогичные, почти. Но здеь 10ГИ, сейчас поправлю.

  3. тигран пишет:

    литраж внутренний написан не правильно

  4. levsha46 пишет:

    ВЧ головки горят, если в усилителе есть возбуд по ВЧ. На слух определить его очень сложно. Это дань за увлечение расширением полосы частот усилителя сверх меры.

  5. Слухач пишет:

    Среди недорогой акустики из СССР, 25АС-027, 25АС-033 считаю лучшеми по звуку. Особенно если подвес ппу заменен на ппу или лучше ткань. Ч незаю как можно спалить 10ги1 но уж точно не одиссеем 010. Было время 027 в паре с одиссеем работали часами до отсечки( моргание лампочек защиты) Досих пор акустика полностью рабочая. При снятии 10ги из корпуса оказалось что из-за высокой подводимой мощности поплавились пластиковые рамки магнитов, а сами мембраны даже непокоробило!!!! Они досих пор невскрывались.Кстати вч и сч подключены в противофазе к нч! Изодинамика рвет все купольники без компромисов . Лучше изодинамики только излучатели хейла. Более или менее понравилась 50ас-022 но по вч проигрывают однозначно.

    • Владимир пишет:

      “Кстати вч и сч подключены в противофазе к нч!”
      И что это даёт? это типа правильно так и должно быть с завода, такая задумка? или ошибка? Я свои когда делал то поставил всё в фазу

      • Чалов Денис пишет:

        Верните асё по заводской схеме.

      • Bob пишет:

        Фильтры фазу крутят… Середина 2-го порядка 180*, верх 1-го порядка 90*. Верх можно пробовать и так и эдак, а вот середину бы вернуть на место. Иначе несфазированный сигнал на СЧ, как минимум. Это очень плохо для сцены, как минимум.

  6. Иван пишет:

    Всем привет. скажите эта АС лучше будут играть в паре с афитон у 002 чем радиотехника S 50B ?

    • LDS пишет:

      Это разные АС по классу, но корпус у Радиотехники сделан более правильно для НЧ динамика. Но Амфитон будет лучше.

      • Иван пишет:

        спасибо за ответ. т.е. получается что эта классом выше чем s50b? или просто они больше подходят для усилка за счет сопративления?
        извиняюсь за возможно глупые вопросы. я совсем не давно увлекся звуком, а после советской аппаратурой.

        • LDS пишет:

          Да это разные по классу АС, основное отличие это разный “калибр” НЧ динамика.
          Амфитон больше подойдет, но при подключении S-50 ничего страшного не будет, просто будут играть тише.

          • Иван пишет:

            у мея сейчас стоят S 50B. я мх по углам комноты поставил и звук перестал мне нравиться… какойто гул появился… В моем городе продают 150 АС-007 вот и думаю, стоит купить эти и продать S50 ?

            • Евгений пишет:

              Их не нужно ставить по углам – тогда гула не будет… 150ас-007 – на любителя, там своеобразно звучит изодинамическая ВЧ-головка + у неё значительно больше направленность, нежели у згд-2…

            • LDS пишет:

              Расстановка АС в комнате и сама комната это самый важный момент в звуке, который все упускают и пытаются решить какими то кабелями, покупкой других АС и т.д. По пробуйте их подвигать. Амфитон не решит проблему, если комната не позволяет.

            • Сергей пишет:

              Поставьте, их на обычные табуретки (не шучу) и отодвиньте от стен. Направление на слушателя.
              Ширина между колонками, примерно 1,5 – 2,5 метра.
              В углах, на полу загудят и лучшие колонки, мира сего.

              • Иван пишет:

                всем спасибо за советы. я просто не стал расписывать всю ситуацию, (палец болит.) я их поставил по углам на полки, которые сам смастерил. так чтобы вч были примерно на уровне ушей. и они не прям в угол забитые. может гул именно от моих полок… но переделывать не вариант.. а там где они стояли до этого им не место. это было временно, тк я их приобрел совсем не давно.
                на временном месте как раз растояние между ними было 1,5-2 м. но низко. сейчас 4-5м

  7. Serp пишет:

    Пишете что идентичны все модели и 25ас-07 и амфитон 150ас-007итд, но нет! вот встретил 150ас-007 они внешне другие! Вч с рупорком!

  8. Пётр пишет:

    Вот это заковыка, думали там 150 Вт. ))

  9. Blackmore пишет:

    150 АС-007 , 8 Ом;НЧ,СЧ-кевлар, ВЧ – титан

  10. Voldemar пишет:

    Недавно обратился один очень хороший друг с необычной просьбой. Суть ее такая, он является фанатом советской аппаратуры. У человека есть такое хобби. Но эта аппаратура требует время от времени реставрации. Эму восстановили аудиоколонки «Лорта 150ас-007». Сделали все хорошо, но пропал звук, то есть качество звучания исчезло. Попросил разобраться в чем суть.
    Как то, так случилось, что уже больше лет 20 ничего, никому не делаю по радиотехнике. Только иногда для себя, для удовольствия. Хотя бывают очень редкие исключения и это был тот случай.
    После осмотра аудиоколонок выяснилось следующие. Монтаж фильтров был переделан акустическим кабелем. Который на вид был нормальным, как бы медным, а по сути, я так и не понял из какого материла сделан. Но это не алюминий, замаскированный покрытием под медь, такие кабеля я видел и знаю. После замены проводки аудиоколонки заработали в силу своих базовых возможностей.
    После ремонта «Лорта 150ас-007» предложил поменять на пробу в одной аудиоколонке фильтр, чтобы получить более качественный звук.
    На мое сугубо личное мнение, которое не претендует на истину, это изделие имеет такие основные недостатки, а это:
    • Маленький корпус. В нашей ситуации это не исправляется.
    • Раздел между «НЧ» и «СЧ» – 500 Гц. Как на меня динамику 20ГДС-3-8 «СЧ» нечего делать в частоте ниже 1 000 Гц. Но, с другой стороны, динамику 50 ГДН-3-30 «НЧ» выше 750-800 Гц, тоже нечего делать. Жизнь компромисс, поэтому частота раздела между «НЧ» и «СЧ» была выбрана 800 Гц.
    • Раздел между «НЧ» и «СЧ» – 3 000 Гц. Как на меня динамику 20ГДС-3-8 «СЧ» нечего делать в частоте выше 4 000 Гц. Но, с другой стороны, динамику 10 ГИ-1-4 «ВЧ» в районе 3 000 Гц тяжело, не надо его мучать. Поэтому частота раздела между «СЧ» и «ВЧ» была выбрана 4 000 Гц.
    После переделки одной аудиоколонки и прослушивания хозяином ее, пришлось переделывать и другую аудиоколонку.
    Вот как то, так.

  11. Колян пишет:

    в моих 150ас 007 93 года вообще на фильтрах економили стоит три совпративлений 2 катушки и 4 кондесатора все влепили на дошечку а как прикрепили ее меня вообще убило винтами просверлили на сквозь и с наружи вкрутили гайки прочем халтура

  12. Дмитрий пишет:

    Здравствуйте! Имеются данные колонки, в неплохом, вроде, состоянии, но на НЧ-динамиках смяты купола (некогда ребенок пинал по защитной решетке). Имеет ли смысл заказывать новые, или достаточно отклеить, отпарить и расправить старые? Так же вопрос – многие советуют на 50ГДН ставить резиновые подвесы, хотя в оригинале там стоят поролоновые (рыжие такие). Стоит ли менять их на другой тип подвесов? Заранее спасибо.

    • ldsound пишет:

      Можно отклеить и как Вы описали – выровнять. Резину не ставьте, только ППУ (пена). Она со временем темнеет и разрушается, т.е. осмотрите на предмет годности старого подвеса, возможно его нужно заменить.

      • игорь пишет:

        Смысла выравнивать старые нет, той жесткости уже не будет, надо новые ставить.
