Изготовитель: ЗАО “Ноэма”, г. Новосибирск, Россия. Выпускалась акустическая система ориентировочно после 1995 года.
Характеристики 100 АС-020:
3-х полосная АС с фазоинвертором
Диапазон частот: 30 – 25000 Гц
Сопротивление: 8 Ом
Максимальная шумовая (паспортная) мощность: 100 Вт
Максимальная кратковременная мощность: 150 Вт
Установленные динамки:
СЧ: 20ГДС-70 “Ноэма”
ВЧ: 10ГДВ-2-16
Описание 100 АС-020
Корпус изготовлен из ДСП. Боковые, верхняя и нижняя панели оклеены пленкой под дерево. Задняя панель окрашена в черный цвет. Лицевая панель оклеена черной пленкой. Грани скругленные. Корпус очень напоминает форму корпуса 35 АС-016 «Орбита», где пара фазоинверторов так же выведены в нижней части АС, но у 100 АС-020 они щелевые. Лицевая панель закрывается съемный грилем.
Динамики СЧ и ВЧ расположен на лицевой панели со смещением в стороны. Среднечастотные и высокочастотные динамики установлены из периода СССР, но произведены на заводе “Ноэма” с модернизацией.
Среднечастотный громкоговоритель 20 ГДС-70:
Fs = 199 Гц
Re = 5.1 Ом
Qt = 0.77
Qes = 1.13
Qms = 2.39
Mms = 3.05 г
Cms = 0.21 мм/Н
Vas = 1.81 л
Sd= 78.54 см2
Bl = 4.17 Тлм
Lp = 94.9 дБ/2,83 В/м
Клеммная колодка выведена на заднюю стенку и расположен в верхней части. Под колодкой приклеена бирка с названием АС и ее параметрами.
Отдельные фото: rt20.mybb2.ru
Видимо, я в другом Новосибирске живу… Или это сразу шло на экспорт… Вот ни разу не видел, не слышал, только тут узнал о таком … Или у “Ноэмы” был свой фирменный магазин ?!
Это очень редкие АС. Возможно выпуск был ограниченной партией.
Ясно, спасибо! Просто в Новосибирске всё в шаговой доступности: ЦУМ, НОД,
специализированный магазин “Орбита”… (все диковинки в последнем появлялись). Впрочем, были и исключения – в искитимском ЦУМ’е очень долго пылился усилитель “Юпитер-квадро”…
Тут выпуск у АС в середине 90-х. Соответственно, очень маленький тираж, так как всем было не до того. Возможно, кто-то заказал пару грузовиков. И совершенно необязательно, что этот кто-то был из Новосибирска.
На площади ” им. Калинина” был магазин “Чемпион” и там данные АС продавались с 94 по 98 год вроде.
а схемы фильтра нету совсем?
Нет. Информации мало, фильтра не встречал.
“СЧ: 20ГДС-4-8” – сомнительно, снаружи вид другой
Болгарский либо германский динамик, видно же.
Да что вы спорите, это среднечастотник гдс!!!
Обратите внимание на 3, 4 и 5 фото. Там ГДС.

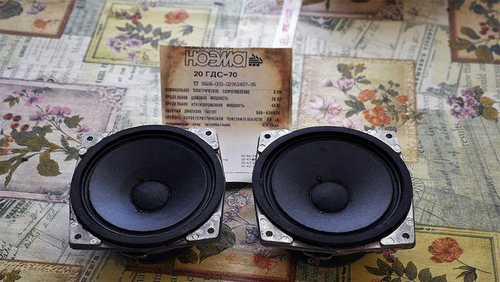

На 3, 4 и 5 фото кто-то уже ремонтировал и поставил Ивано-Франковские 20ГДС-3-8 и шурупы заменил. Ниже оригинальные НОЭМА 20ГДС-70 с данными
Это 20 ГДС-70. Собственная переделка веговских 20гдс-4 на НОЭМА.
Спасибо за уточнение!
Админ, подредактируйте информацию, СЧ 20 ГДС-70.
Fs = 199.56 Hz
Re = 5.14 ohms[dc]
Qt = 0.77
Qes = 1.13
Qms = 2.39
Mms = 3.05 grams
Cms = 0.000209 m/N
Vas = 1.81 liters
Sd= 78.54 cm^2
Bl = 4.170828 Tm
Lp(2.83V/1m) = 94.91 dB
Спасибо, прикрепил.
ВЧ, кстати, тоже не 10ДВ-2, а скорее 6ГДВ-6 или что-то на его основе…
Нет это 10 гдв
Приобрёл по случаю такие колонки, примерно в конце 1997 года, у ноэмы эти колонки не взлетели. Дизайн убогий смотрелись нормально только метров с 2х. До них у меня были с90 после недельной эксплуатации этих колонок было принято решение их продать, из за убогости внешнего вида, по звуку после с90 звучали вроде не хуже но и не лучше. Были проданы хорошему товарищу, поле подключения обратно с90, всё звук говно, низов нет, середины нет, в общем купил опять такую же ноэму но уже дороже на 200 руб:)) С90 были успешно проданы, а эти живут до сих пор, правда динамики пришлось ремонтировать, на одной колонке примерно через год, а вторая нч головка ремонтировалась буквально на этой неделе. Проблема та же гнилые провода динамиков так как ноэма использовала кислотосодержащий флюс и провода в результате гниют, причём практически на всех динамиках, так как по поводу гнилых проводов через разные периоды ремонтировались все динамики.
Serg, по этим колонкам нет данных об их габаритах и схеме фильтров. Если вам не трудно, измерьте размеры корпуса колонки для сайта. Очень редкая модель
Тоже пришлось менять провода на одном НЧ. Сгнили. Мне по звуку понравились. И у НЧ резонансы 21 и 28 Гц. ВЧ пока не снимал. Показалось, что 6ГДВ-6 из-за лавсанового купола. Возможно это такие 10ГДВ-2.
