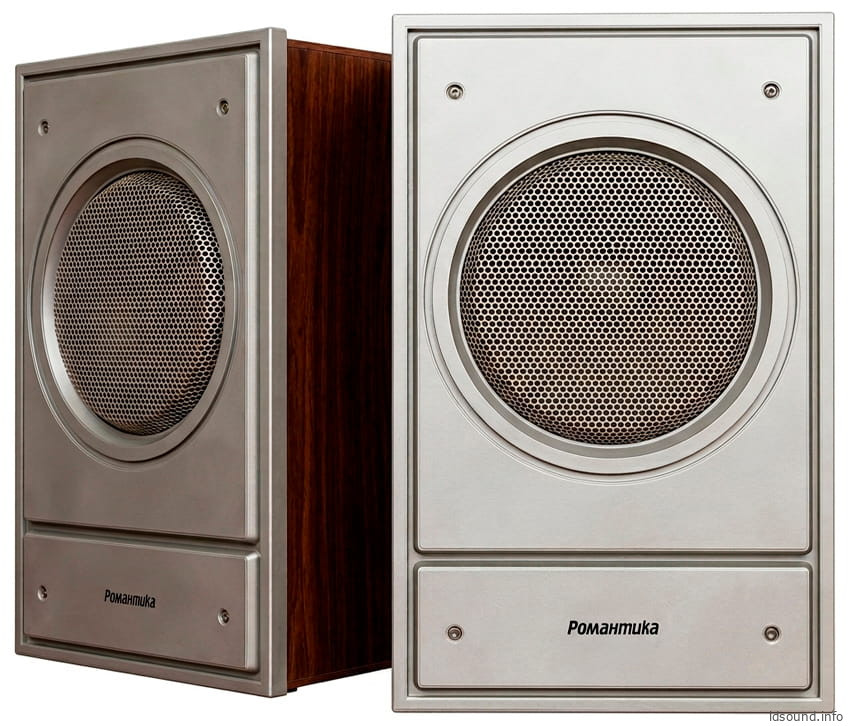

10 АС-207 «Романтика»

Изготовитель: Харьковский приборостроительный завод им. Т.Г. Шевченко (ХПЗ). Выпуск с 1987 года. АС входила в состав “Романтика-201-2-стерео”, “Романтика-222-стерео” и др.

10 АС-207 «Романтика» 10 АС-207 «Романтика»

Технические характеристики 10 АС-207 «Романтика»:

Диапазон частот: 63 – 18000 Гц

Чувствительность: 90 дБ

Сопротивление: 4 Ом

Номинальная мощность: 10 Вт

Кратковременная мощность: 20 Вт

Установленный громкоговоритель: 10ГДШ-1-4

Внешние размеры (ВхШхГ): 430х270х230 мм

Вес одной АС: 7,5 кг

10 АС-207 «Романтика»

Описание 10 АС-207 «Романтика»

Корпус выполнен в виде прямоугольного неразборного ящика из фанеры со съемной задней стенкой. Внешняя отделка выполнена шпоном ценных пород дерева. В качестве излучателя используется широкополосная динамическая головка 10ГДШ-1-4. Она расположена по центру, немного смещена вверх. Крепится с внутренней стороны передней панели. Переднюю панель прикрывает пластмассовая накладка с металлической сеткой перед динамиком. Для уменьшения внутренних резонансов, внутри корпуса имеется мешок с ватой. Динамик подключен через электролитический конденсатор К50-16-50В емкостью 1000 мкФ для защиты головки от постоянного напряжения. Сзади есть крепления для подвески АС на стену, а так же шнур – выход на усилитель.

10 АС-207 «Романтика»

10 АС-207 «Романтика»

10 АС-207 «Романтика»

Фото взяты с сайта wasp.kz

57 комментариев: 10 АС-207 «Романтика»

  1. george пишет:

    Работают от усилителя 3 Вт, РАМ-8403, подключены к ноутбуку, а из-за довольно высокой чувствительности громкости больше чем хватает на квартиру. И качество звука приличное.

  2. Валентин пишет:

    Маловато для них 3 вата , надо минимум 20 ват
    а то , от 3 ват одни искажения звука , и темболие на ноуте хреновый реалтек , мой тебе совет хотябы купить у-101 , результат будет куда лучше

  3. Evgeniy пишет:

    От 20 ватт они развалятся моментом. Эти динамики имеют максимальную мощность 15ватт. Кроме того у них болезнь – поролоновые подвесы. От старости рассыпаются и катушка начинает бить об керн. Как-то мне досталась пара таких колонок. При мощности примерно 10 ватт проработали около 2х минут. Затем пропал бас – это порвался поролон и нарушилась герметичность и центровка динамика.

    • Александр пишет:

      были у меня в 90х подобные шли с маяком 233 в комплекте. гонял я их через Усилитель”Солярис 50У-201С” а у него мощность 50-70 ват защита на уилке срабатывала только когда почти на всю делал. с колонками все было нормально. это я к тому что главное что б сигнал был без искажений от перегрузки а для этого усилитель должен быть мощнее колонок чем больше тем лучше. ну и громкость конечно контролировать потом надо самому. с дуру как известно сломать все можно. звук у них мне не нравился. баса у них нет. в моем понимании это не бас а пародия на него. как дополнение к другим ас их можно использовать я так и делал.

    • Бокарёв Александр Ростов-на-ДОНУ пишет:

      Цвет поролонового подвеса говорит о его возрасте: на фото как раз такой именно, который от прикосновения превращается в замазку , оставляя дыры в подвесе.
      Новые подвесы бело-кремового цвета.

      • Михаил пишет:

        А есть у кого фото таких же колонок только с тканевой передней панелью. Там даже вроде кондера небыло.

    • Дмитрий пишет:

      При новых подвесах 10-15 ватт от TDA7297 держат спокойно. Только вот не стоит выкручивать бас – начинается полный…

      • Михаил пишет:

        Добрый вечер. У меня такие колонки подключены как тыловые на усилке BBK пятиканальном, вронтальные Вега 50ас-106. Центральной пока нет. Звук хорощий особенно для просмотра фильмов. Без колонок Романтика глуховато как то было. А так звук огонь. Усилок от 4 Ом до 8 ми. Вроде 40 Вт.

    • Юрий пишет:

      Есть такие Дины 10гдш-36… При замене подвеса, ставим резину вместо поролона.

    • Vitali пишет:

      У меня с новыми подвесами держать 30ват в пике а постоянной мошьности 15ват летит и работают нормально это у вас старые подвесы у которых поролон от времени разрушился

  4. Sergey пишет:

    oni ochen xorosho igrayus s klometoy ili oda…

  5. кэтдог пишет:

    им ШевченкО епт, грамотеи…

  6. Азамат Альфатович. пишет:

    Купил такие позавчера в первоначальном виде.
    Подвес диффузора целый. Использую как есть, с родным подвесом, так-как особо их не “раскачиваю” и не переживаю, что он развалится и порвётся.
    Прекрасно звучат на “середине”. Звучание “живое”, “яркое”. Заново открываю для себя любимые композиции.
    Подключены к материнке ПК через головное устройство AIWA XR-MN5 (2х80 Вт. RMS) на котором бас выставлен в положение 0, а высокие на максимуме. Также к материнке подключен САБ Pioneer S-W110S (100 Вт. RMS) срез на котором выставлен на 65 Гц., а фаза развёрнута. Добавлю, что в утилите чипа материнки включена функция перенаправления низких частот на саб, то-есть на колонки идёт уже отделённый от низких частот сигнал и они отыгрывают чисто “середину” и, как могут, “верха”.
    Ну, что могу сказать? С серединой справляются на УРА! А вот высокие частоты немного приглушены, не так прозрачны, как на комплектных АС AIWA, но это не так напрягает, как почти полное отсутствие “середины” на тех же комплектных АС AIWA, которые я больше никогда не подключу (хотел даже отдать их другу).
    В планах есть идея дополнить конструкцию высокочастотной головкой.
    Одним словом 10 АС-207 “Романтика” – прекрасные среднечастотники, что, собственно, и подразумевает конструкция динамической головки 10 ГДШ-1-4. Не ждите от них прозрачного “верха” и мощного “низа” – ну не предназначены они для этого. Соответственно и позиционируютя они как широкополосники.

  7. Азамат Альфатович. пишет:

    Как поменяется звучание, если убрать конденсатор? Кто-нибудь сравнивал?

    • Евгений пишет:

      По идее должно стать побольше НЧ, если головка была поджата. А если конденсатор срезает частоты ниже 40-50 Гц – то не изменится ничего.

      • Азамат Альфатович. пишет:

        А кто на деле сравнива? что можете сказать?

        • Андрей пишет:

          ниже 60гц у этих АС резкий спад (ниже почти ничего не воспроизводят). У электролита 1000мкф частота среза около 40гц. На малых мощностях до 10 вт необязателен (в свои АС поставил переключатель замыкающий конденсатор). При прослушивании на большой громкости полезен тем что ограничивает мощность частот ниже 40гц которые АС не воспроизводит, звук становится менее хриплым из-за небольшого осевого хода динамика (звуковая катушка вылетает из магнитного поля) (Xmax у 10гдш-1-4 1,5мм у басовиков например 35гдн-1-4 около 5мм)

      • Марков Николай пишет:

        Правильная фраза – для защиты от постоянки. Увеличивает и так бешеную добротность динамика в мизерном объёме, поднимая горб на АЧХ. Выбрасывать и не думать. Частоты ниже 60 Гц срезать в усилителе.

    • Бокарёв Александр Ростов-на-ДОНУ пишет:

      вряд ли что-то изменится, хотя горб от тесного ящика может вырасти.

    • DigiMakc пишет:

      Добавляется бас. Мне без кондёра нравилось больше. Но надо аккуратно, чтоб не перегружать динамики.

    • влад пишет:

      его надо просто выкинуть ,это ставили в усилки с однополярным питание и то ставили в сам усилитель . а тут он просто ограничивает низы

  8. WASP пишет:

    Нехорошо тырить чужой материал, не указывая первоисточник.

  9. catdog пишет:

    Харьковский приборостроительный завод им. Шевченка. ошибку исправьте

  10. дмитрий пишет:

    можно же дифузор заказать на них просто старый с басами развалился

  11. Monster9000 пишет:

    Я слышал ,что они в оя играют лучше. Зачем тогда инженеры делали закрыты ящик или с фазиком как в колонках Нота?

    • Техно-Вело Жизнь пишет:

      Этому динамику ФИ нельзя с таким объемом из-за добротности бешеной, а в нотах должен был вч стоять 2гд-36 какой-нибудь…

      • Владимир пишет:

        Нельзя, тем не менее, с фазоинвертором этот динамик женили. От Маяка колонки. Если память не изменяет – то 15ас-223 с фазоинвертором.

        • Техно-Вело Жизнь пишет:

          Там не совсем ФИ, там резонатор, специально задняя стенка ДВПшная а отверстие это по задумке не фазоинвертор, а типа часть резонатора совместно со стенкой, и ватного мата нет

  12. Денис пишет:

    Нашел эти колонки. Но во всём НЧ диапазоне стоит дребезг. Динамики с новыми подвесами. Чуть приоткрываю заднюю стенку и играет нормально.

  13. Юрий Робертович пишет:

    Обязательно:
    1. Промазать пластилином все щели
    2. Под заднюю стенку – уплотнитель
    3. Если есть э-лит конденсатор – выкинуть и забыть
    У меня такие на компе, проверяю новые усилители, мощности “за глаза”, на 30 кв. метров хватает 2,5-3вт, больше это пытка… хоть мне и 63 года, со слухом нормально.

  14. Георгий пишет:

    Аккуратненько срежьте рупорок, ниже установите ВЧ головку и, в зависимости от модели ВЧ, фильтр, можно первого порядка. Инструментал отрабатывает вполне сносно.

  15. SairuS29 пишет:

    Подскажите, родной кондёр был неполярный? И будет ли разница в сигнале от полярного и неполярного?

    • ldsound пишет:

      Если в усилителе есть защита от постоянного напряжения на его выходе, то конденсатор можно убрать.
      Или взять пару по 2200 мкФ и соединить последовательно, выйдете 1100 мкФ.

  16. Ducka пишет:

    Корпус с белой надписью “радиотехника” фанера, с красной-ДСП

  17. Кирюха пишет:

    У меня есть такая колонка, но одна.
    Хотелось бы поставить туда моно усилитель ставил TDA2050 звук есть но он просто буд-то пердит. Беру стерео усилок от магнитофона (от какого не знаю мне отдали часть платы) работают более менее нормально.
    Закоратил выход от нотбука пару резисторами что бы получить эффект моно.

    В общем вопрос: какой усилитель поставить?
    Суть всего этого получается такой: пищалок от ноутбука не хватает от слова совсем, ну ничего не слышно. А вот от романтика слышно замечательно.
    Питание брать буду от БП пк.

    Кстати говоря подключал колонку эту к 5.1 звуку, подключал первый раз вместо саба, честно говоря долбит ну не вау конечно (С учетом того что они не для этого) но работают (сильнее громкость не стал качать все таки жалко)
    А второй ра подключил на левый передний динамик и высокие частоты на максимуме просто афигеть как классно, громче родных от LG Bly-Ray 3D

    • ldsound пишет:

      “Питание от БП компьютера” – зачем вам такое, но тут разве усилитель класса Д, типа такого: https://ldsound.info/class-d-amplifier-on-a-chip-pam8610/
      Но я советую БП купить отдельно.

      • Кирюха пишет:

        Все таки смог включить на TDA 2050, я ошибся, я сделал двухполярочку, а ндо было однополярное питание, звуку все равно не особо рад, не сильно громко( Но вполне хватает. Спасибо что ответили, думал не ответите. Еще раз спасибо.

        На счет БП – он у меня на столе лежит на нем ЖД 3.5 для ноута (У ноута есть разъем E-SATA которым моно подключать любые SATA устройства, тоже в общем самоделка, но это уже совсем другая история.)
        Кратко: питать от БП удобно.

  18. Влад пишет:

    В моих романтиках стояли полярные конденсаторы К50-16 50в 1000 мкф

  19. Пётр пишет:

    Чёй-то они мне не внушают доверия, хотя и вижу впервые.))

  20. Юрий Робертович пишет:

    У меня простейший одноламп на 6п15п уже лет пять, и на ТЛФ, и на АС 10 ГД-36, всего хватает, даже громкости, мне дури не надо

  21. Виктор пишет:

    а в моей романтике динамики 10гд-36к!

  22. Виктор пишет:

    и еще зачем там кондёр?нужен ли он?или его лучше отпаять и выкинуть?и что он даёт если он стоит ?а может его оставить ?

    • Олег пишет:

      Он стоит для того что бы динамик не спалить, а если убрать то и нч поднимутся.

    • ldsound пишет:

      Это некая защита от постоянного напряжения. Работая как фильтр 1 порядка, он отрезает низкие частоты, но емкость большая, так что для звука не страшно, в басе не потеряет. При наличии защиты в усилителе лучше убрать.

  23. Юрий Робертович пишет:

    Дааа… А его и не ставили раньше

    • Alex пишет:

      У меня тоже было в прошлом. SE на 6п14п и 10гдш-1-4 в 40 литровом корпусе, очень душевно играло. Друзьям нравилось, и домашним. Беда в том что подвесы погибают у них, и надо чинить. В принципе есть чем. Но поезд уехал уже в даль и сетап сменил концепцию.

      Добавка была по вч на двух 2гд36, под углом.

  24. Пётр пишет:

    Были у товарища какие-то самодельные колонки с 10-ти ватниками и пищалками по 5 Вт. Помню что звук классный был от Астра-209.

  25. Дмитрий пишет:

    Загнал их в ящики по 80 литров плюс заполнение ватой. Добавил магнит и обтянул корзины динамиков тканью не особо плотной. В ящиках щель площадью 99 кв см. Глубиной 3.6 см. Сверху стоят рупора срез 0.1 мкФ и резистор на 10 мкФ. Есть бас от 40 герц детальность отличная. Чувствую разницу в источниках. Подаю от 5 до 8 Вт это уже очень громко. Подвесы родные снаружи обработал акриловым составом тончайшим слоем. (он тянется как резина). Слушаю через веф 101 стерео тоже доработанный и весь перелопаченный. Выхлоп на 808а.

  26. Александр пишет:

    а что если в эти корпуса поставить 35гдн + динамик вч? и как лучше – оставить ЗЯ или поставить ФИ?

    • apalych пишет:

      В этот тесный ящик притулить 35ГДН(???), который с Vas минимум 50 литров 8=)). Задушится динамик.
      А для этой “романтики” оставьте 10ГД-36, в задней стенке намастерите ПАС.
      Сумеете –> ПАС-вариовент на морду фэйса под дином.
      Фазик для 10ГД-36 противопоказан, разве что наколдуете мноґо-мноґо понизить Qts динамика ПАСом на окнах до приемлемоґо/оптимального для ФИ.

    • Владимир пишет:

      Делал так, две пары, с ФИ. Отлично играют.

  27. юрий журавлев пишет:

    взял таких пару по одной в разных местах отличались только сеткой в гриле. сделал одинаковые сетки покрасил их в золото панели в серебро.корпуса после проклейки и шпаклевки белым антигравием потом лаком.демфировал персидским ковром. вату оставил от того что было на половину. подвесы под замену белые поставил у одного дина пришлось менять катушку. кондеры выкинул. в заднию понель врезал зажимы для подключения. заднию панель тоже ковром демфировал. все обошлось не больше трех тысяч.а результат на десятку не меньше.хотите верте хотите нет сравнивал с тем что имею. с ящиками 4 а 32 . они им не уступают разве что по громкости. так как на амфитоне конечно не навалишь громкости .хрипеть начинают. ват 15 чистыми норм держат.но для моей комнаты в 18 квадратов больше и не надо. зато звук чистый басовитый и высоких больше чем дают не надо. очень рекомендую кто хочет хороший звук за небольшие деньги
    вот фото https://drive.google.com/file/d/1Q6gDlYXsIB4p9R9VAGJuIv9Y2Q3gjfQD/view?usp=sharing
