Изготовитель: завод “Мелодия”, г. Тула.
Назначение: акустические системы рассчитаны на работу в составе эстрадных музыкальных ансамблей.
Технические характеристики НЧ блока ТОМ 1601Н:
Диапазон воспроизводимых частот: 50 – 1000 Гц
Мощность: 100 Вт
Сопротивление: 8 Ом

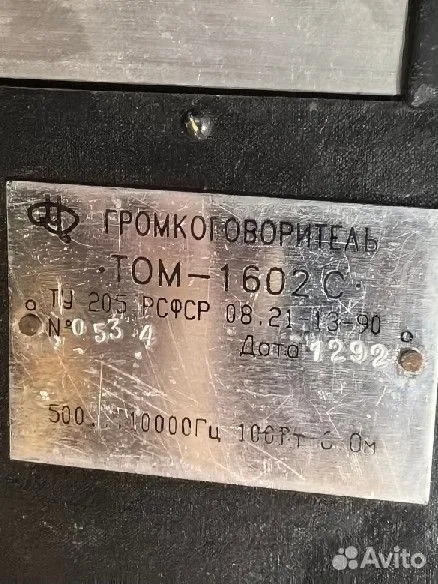

Технические характеристики СЧ блока ТОМ 1601В:
Диапазон воспроизводимых частот: 500 – 10000 Гц
Мощность: 100 Вт
Сопротивление: 4 Ом

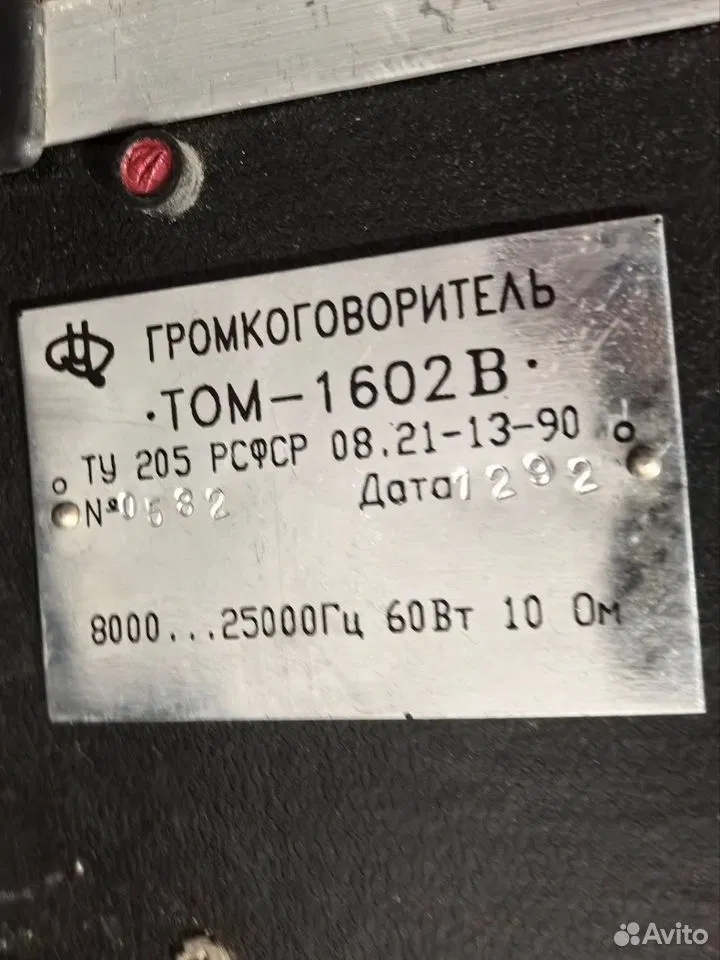

Технические характеристики ВЧ блока ТОМ 1601С:
Диапазон воспроизводимых частот: 8000 – 25000 Гц
Мощность: 60 Вт
Сопротивление: 10 Ом
Описание

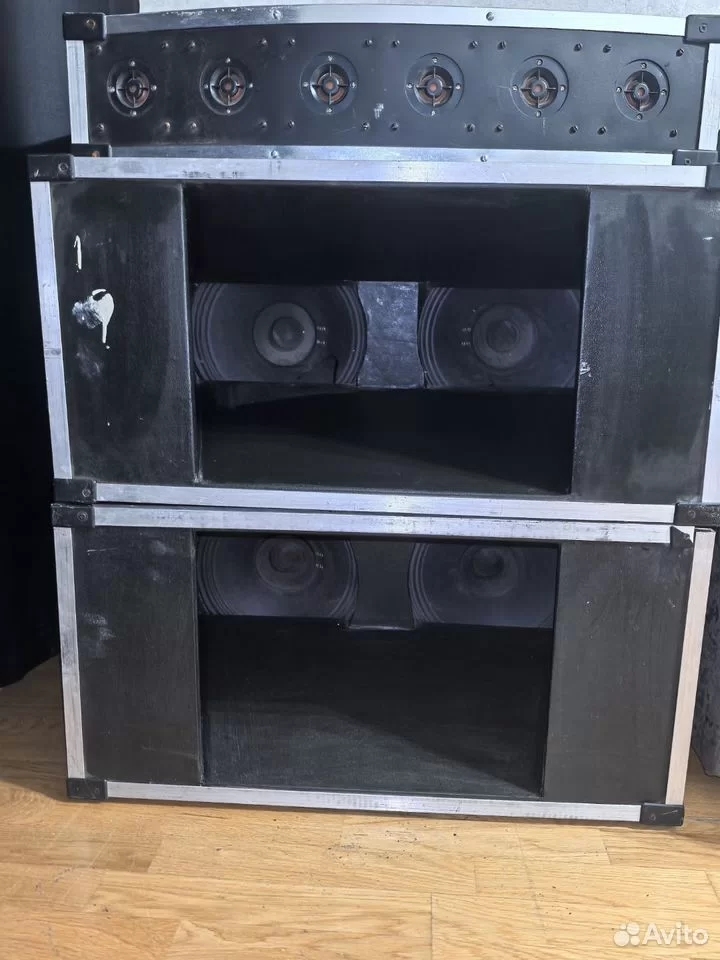

Акустическая система состоит из 3 блоков: высокочастотного – ТОМ 1601В; среднечастотного – ТОМ 1601С и низкочастотного – ТОМ 1601Н. Корпус изготовлен из ДСП, и внешне окрашен. На кглах закреплены алюминиевые уголки.
В среднечастотном блоке установлена пара широкополосных динамиков 30ГД-301 или 40ГД-301. В высокочастотном установлены 6 шт. головок 10ГДВ-2-16. В низкочастотном блоке скорее всего стоит пара низкочастотных динамика. Все динамики нагружены на рупоры, НЧ блок на обратный рупор (ковш). АС не имеет разделительного фильтра и подключается к усилителям раздельно.
Фото прислал Григорий и Сергей Гудков.
“АС не имеет разделительного фильтра и подключается к усилителям раздельно.” – Абсолютно правильное решение!
триампинг тут не спроста, эта штука для профессионального применения вместе с кроссовером для подстройки полос по месту использования и в зависимости от воспроизводимых звуков, в общем для работы звукооператора. Но никак не для того что бы просто избавиться от разделительного фильтра.
Ну, если не жлобиться над каждым киловаттом… В те далёкие времена, когда в “изобилие” в продуктовых магазинах демонстрировали витринами, полными 3-литровыми банками сока, в новосибирском ЦУМ’е в отделе радиотоваров стена была из абонентских радиоточек и кроссоверов “Электроника К-04” аж за 140 тех ещё рублей. По какому-то наитию купил и ни разу не пожалел. Долго работала такая связка: НЧ полоса – двойное моно на “Степь – 103” (только УМ, без преда), средние/высокие – ламповый “Прибой”… Стоит-ли говорить, что в АС фильтров не было за ненадобностью
и ещё
Характеристики НЧ блока:
Спасибо Вам!
Можете подсказать размеры каждого блока и несколько фотографий хотя бы, не могу найти в интернете ничего больше, а очень интересно что за зверь, и может даже собрать такого же.
Затрудняюсь, разве что примерно, исходя из размером применяемых громкоговорителей.
Здравствуйте. Добавлю уточнения: корпуса обтянуты дермантином, в нч блоке один динамик работает в щель примерно 20 см. сзади з.я..80 гдн.
Размеры позже скину, если нужны. Звук с кроссовером хороший, прозрачный и наполненный. Голосовые частоты приятные. Низы плотные быстрые не бубнят 30-32 Гц нижняя резонансная в корпусах. Сч 4а 32 параллельно.
80гдн?
Не слышал о таком.
Размеры буду очень ждать.
С уважением, Олег.
там стоят 50гд-301.по факту тот же 30гд-301 только катушка на 8ом и двойной магнит и нет медного колпачка на керне. и подвес пропитан латексом бумажный,а тканевых на Мелодии не ставили как здесь на фото. Сам работал на Мелодии когда собирали эти колонки,только клавиши собирал том-1501.если что расскажу.
Здравствуйте. Пришлите пожалуйста модель НЧ.
высокочастотное звено Том 1601В
Изготовитель завод Мелодия город Тула, сверху на фото в рупоре установлены уже другие ШП динамики 12″ – P.Audio HP12T
Видимо, должны были стоять 6гдв-6, но стоят 10гдв-2.
