Плата предназначена для преобразования переменного сетевого напряжения 220 В в стабилизированное однополярное напряжение 12–24 В постоянного тока, необходимое для питания низковольтных устройств. Её можно использовать для питания аудиосистем (усилители мощности, активные колонки), для светодиодного освещения и в радиолюбительских проектах.
Технические характеристики блока питания:
Входное переменное напряжение: 85 – 265 В
Частота сети: 50–60 Гц
Выходное напряжение (в зависимости от модели): 5–48 В постоянного тока
Выходной ток (вариантов исполнения много): 1А, 2А, 3А, 4А, 6А, 8А, 9А, 13А …
Пульсации выходного напряжения: менее 150 мВ
Описание блока питания
В отличие от традиционного решения на основе трансформатора, диодного моста и конденсаторного фильтра, подобная плата является более экономичным вариантом, обеспечивая при этом компактность и простоту подключения. Следует учитывать, что при работе без нагрузки выходное напряжение может колебаться. После подключения нагрузки параметры стабилизируются и соответствуют заявленным.

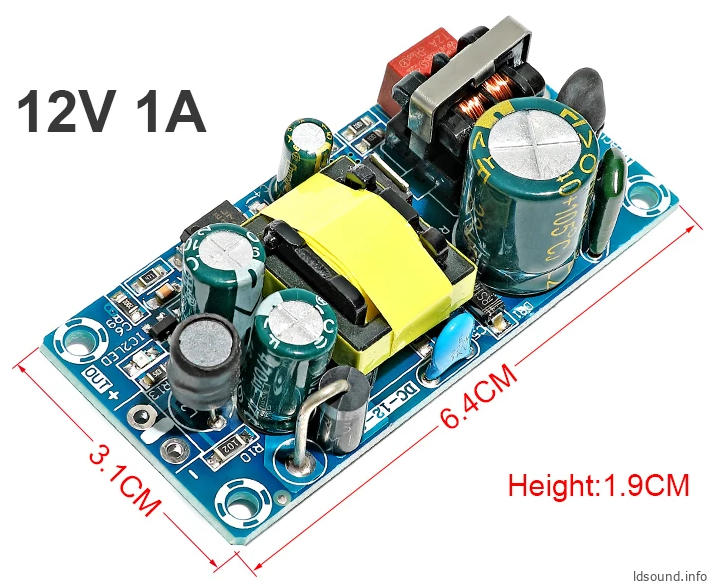

Выходной ток блока питания 1А:

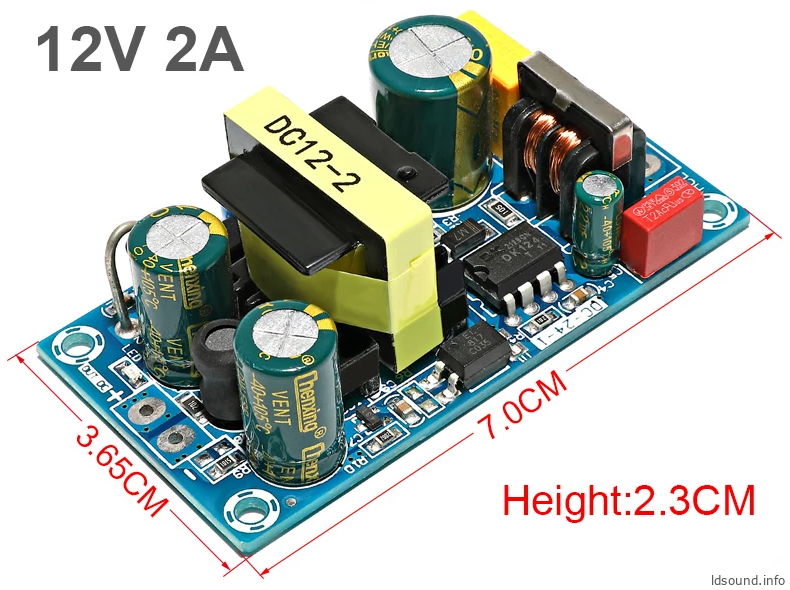

Выходной ток блока питания 2А:

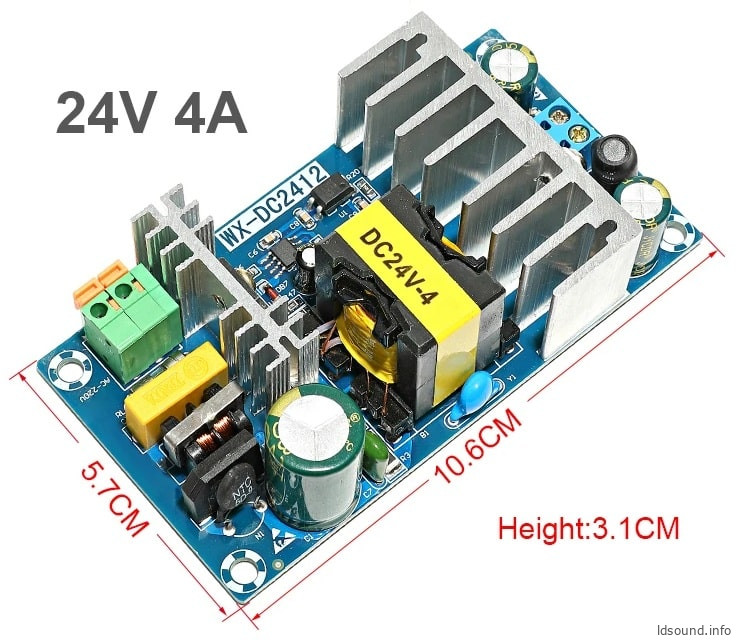

Выходной ток блока питания 4А:

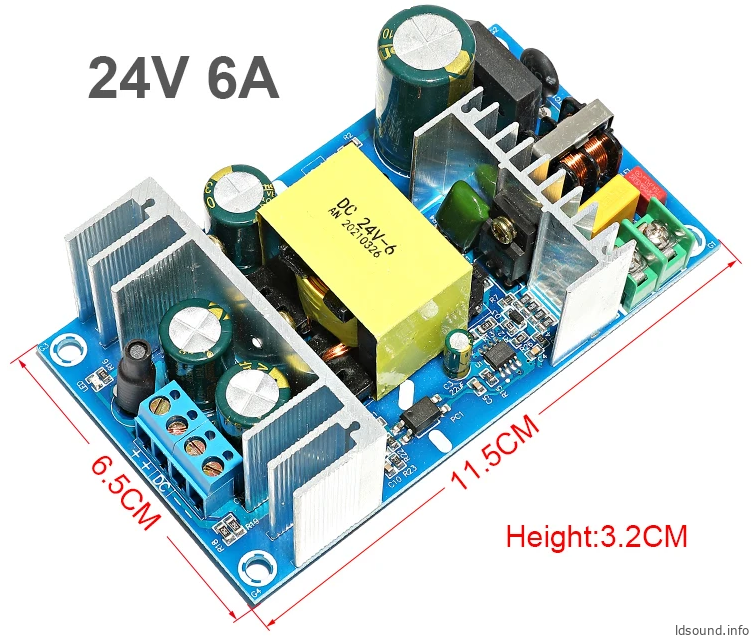

Выходной ток блока питания 6А:
В блоке питания предусмотрена:
- Защита от перегрузки по току.
- Защита от перегрузки.
- Защита от короткого замыкания.
