Изготовитель: Львовское ЛПО им. Ленина, с 1992 года.
Назначение: усилитель предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении. Усилитель аналогичен Лорта 75У-101С, выпускаемого на том же заводе.
Основные технические характеристики:
Диапазон воспроизводимых частот: 20 – 25000 Гц
Неравномерность АЧХ в диапазоне 20-20000 Гц: ±0,5 дБ
Мощность на нагрузку 4 Ом:
номинальная: 35 Вт
долговременная: 75 Вт
кратковременная: 160 Вт
Коэффициент гармоник: 0,04 %
Переходные затухания между каналами на частотах 250-10000 Гц: 40 дБ
Рассогласование АЧХ каналов: не более 1 дБ
Пределы регулировки тембра НЧ и ВЧ: ±12 дБ
Потребляемая мощность от сети: 230 Вт
Размер усилителя (ШхВхГ): 430х80х377 мм
Вес усилителя: 7 кг
Описание:
Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель из пластика с алюминиевой накладкой. Дно усилителя металлическое, выпуклое с перфорированными отверстиями. На передней панели слева находятся: кнопка включения и индикатор сети, разъем для наушников, ползунки – регулировка АЧХ и кнопки переключения входов. По центру находится светодиодный индикатор уровня перегрузки усилителя, под ним регулировка стереобаланса. Ручка громкости расположена справа.
Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в залитый металлический кожух. Выходные транзисторы внешне закрыты пластмассовыми накладками.
Усилитель не предназначен для работы от ЭМИ, микрофонов, пьезоэлектрических звукоснимателей и радиотрансляционной сети. Рекомендуемое выходное сопротивление источников сигнала, подключаемых к усилителю не более 4,7 кОм. Рекомендуемая предельная мощность акустических систем с номинальным сопротивлением 4 Ом – 35 Вт (долговременная) и 120 Вт (кратковременная), а с номинальным сопротивлением 8 Ом – 25 Вт и 120 Вт соответственно.
Усилок считаю не удачным.
Главная претензия к эквалайзеру и регулятору баланса их скрипом можно мертвых призывать или пытать талибов.
Поставь они 3шт СП3-33 все выглядело бы надежнее и жизнеспособнее.
А еще лучше сдалай отключаемый кнопкой темброблок.
Кнопки селектора входов “больная тема” закисают (они явно лучше чем на веге 50у122 где ваше обрезки банок Сайра).
Индикатор на светодиодах практически всегда не отрегулирован по уровню.
Отказались от собственного регулятора на МЛТ сборках в пользу пластмассового РП1-57(вариант хороший но живет только если был в бережных руках).
Пользуюсь им и сейчас .. полет нормальный ,сказать что слушаю по минимуму, нет . Почти всегда до отсечки . Колонки электронника 50 ас , пол дрожит . вот хочу к ним добавить ЭК. Прибой . и вообще будет огонь .
За этот не знаю,не слушал,но 35у-101с имею в наличии и звучит он довольно таки прилично.
ну 35у это тот же 75у

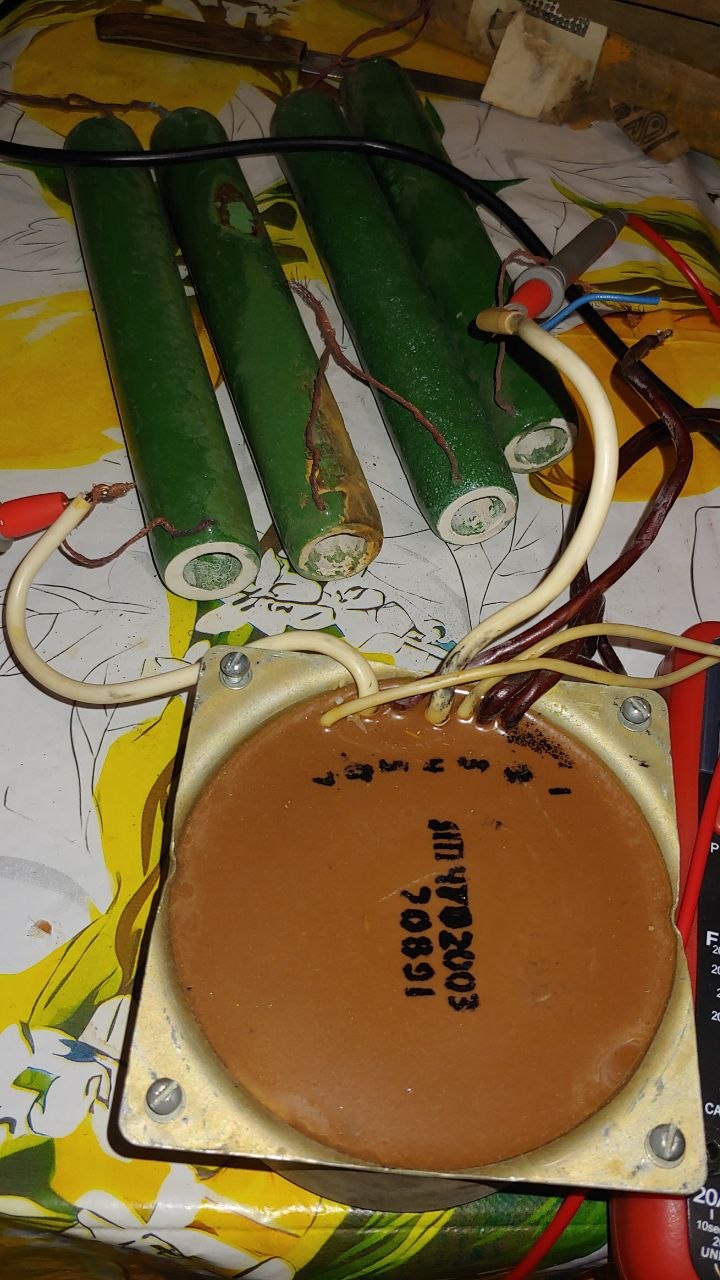

приобрел недавно этот амфитон пролежал много лет где-то почистил от пыли.на удивлиние включился. что понравилась в нем это мощь после ррр у101 играет мощней .текстолитовые платы.эквалайзер.отличный транс один из лучших.читал что даже его для оборонки делали.по ремонту несложен.единственый минус. это регулятор громк.бывает трещит и обручивается вокруг.так должно быть?
Платы из гетинакса
а у этого из чего?
Нет .не должно . разбери и зажми там где проскакивает ,простыми стяжками капроновыми и будет норм.
капроновые стяжки тянутся и рвутся, а правильные стяжки из нейлона. Так для справки
“отличный транс один из лучших.читал что даже его для оборонки делали”
Смешно, из разряда “одна баба сказала”.
В оборонке данный трансформатор тоже был для питания звукового усилителя или питал, например, какую-то рацию?
Разница и требования очень разные.
И глупо сравнивать с Радиотехникой У-101, у последней штатная выходная мощность намного ниже.
Был у меня такой усилитель в середине 90-х. Неплохой, мощный. Из минусов – очень тугие регуляторы эквалайзера. Индикатор показывал что угодно, но только не выходную мощность. А так нормальный усилитель.
Здравствуйте люди добрые кто нибуть может мне помочь уселок амфитон 75у 101с в одном канале похрипывает даже когда звук выкручен до ноля а так работает отлично оба канала
Скорее всего идёт постоянка. Проверяй транзисторы и конденсаторы.
Подсел один выход,что может быть? играет еле-еле
Варианта, в вашем случае, собственно, два:
1. Облом ноги транзистора (особенно ломкие – золочёные ноги и плоские у КТ 315-361)
2. высохли проходные электролитические конденсаторы.
В любом случае, сначала подробный визуальный осмотр платы с зубоврачебным зеркальцем (ноги транзисторов) и лупой (трещины в дорожках). Затем проверка электролитических конденсаторов С-метром (есть на некоторых мультиметрах), можно даже без выпаивания, замена высохших.
Без выпаивания, измерить ёмкость не получится. Необходимо отпаять хотябы один вывод конденсатора.
Здравствуйте! проверил все кондецаторы в мощниках заменил мелкие кандеры все вроде в норме но всеравно когда играет время от времями похрипывает один канал когда громко играет неслышно а когда свук слабый или вобще не играет то поскрипывает канал может ли это быть иза выходных транзисторов кт818гм кт819гм? уже просто незнаю куда дальше копать
здравствуйте подскажите пожалуйста у меня вышел из строя переключатель ЗС я решил заменить но когда собрался его отпаять увидел что к нему не подходит не одна дорожка то есть она просто прикреплена к плате это нормально
Здравствуйте! поменял все кондецаторы на треск не проходит нашел то что усилители мощьности точно исправны потому что на предварительном усилителе перекидывал выхода с правого на левый и начинал потрескивать теперь уже левый канал,на предворительно поменял неполярные кандецаторы,все дорожки прозвонил пропаялотцепил плату селектора выходов,разобрал потанцыометр почистил,почистил регулятор баланса треск не как не проходит может какая нибуть микросхемаподпалена подскажите пожалустачто может быть?
Если перещелкивание регулятора громкости на один щелчек громче(тише) не помогает…
Возле регулятора громкости есть 2 микросхемы– помыть места паек их ног растворителем (С ОБЕИХ СТОРОН – зубной щеткой) – высохнет,еще раз чистым спиртом так,чтобы излишки стекали с платы. И при мытье их обвес захватить!
Спасибо в выходные попробую это операцыонные усилители?
это операцыонные усилители , стоящие на входе усилителя ( липкая грязь (пример) от канифоли или сахара, дает такой эффект…) После мытья иногда приходится процарапывать шилом вокруг дорожек элементов ВХОДНЫХ цепей.
Да там вся плата предворительного усилителя залита флюсом все блестит я его купил с таким дифектом там кто то перепаивал операционик как рас под регулятором громкости я там посмотрел там четыре операционика стоит,а что флюс или канифоль токопроводящая?
Усилитель работает какое то время а потом начинается шуршание в правом канале потом на какое то время пропадает и сного начинается пря так раздрожительно)))
“СЛЕГКА И ВРЕМЕНАМИ” ТОКОПРОВОДЯЩАЯ
Спасибо завтра все начисто промою))) да подскажите еще пожалуйста а сама микросхема не может давать какие либо помехи? или кондецаторы керамические там стоит полно кондецаторов на 33пикофората я смотрел в ютубе там дятька говорил что они слишком вредные и их лучше менять даже китайские говорит лучше.
Канифоль – диэлектрик. Это самый безобидный флюс, не требует принудительного удаления.
Спасибо
здравствуйте подскажите чем заменить регулятор громкости родной не восстановить. И еще вопрос тонкомпенсация работает примерно до середины громкости если громкость выкрутить сильнее при нажатии кнопки ТК не чего не происходит
таким же, или подходящим по размеру переменником на 68 кОм (50 – 100 кОм), с 4-мя выводами на канал (с отводом на тонкомпенсацию)
по тонкомпенсации – так и должно быть, она нужно только на малой громкости
подскажите родной 68 кОм в чем будет отличие между 50 от 100 кОм
добрый день люди если у кого не будь завалялась передняя панель с удовольствием приобрету
Здравствуйте уважаемые знатоки, кто знает, как будет себя чувствовать Амфитон 75у-101с совместно с акустикой Электроника 25АС-326????
Усилитель хорошо,а вот при накручивании громкости колонки будут хрипеть..А так будет обеим хорошо.
Здравствуйте Олег, чем вызвана хрипота данной акустики?
Ном.мощность усилителя 35 ватт а колонок 25 ватт. Если соседей не розвлекать то нормально будет.
Добрый вечер, уважаемые друзья. Вот проблема есть, точнее вопрос: чем можно мыть все платы усилителя от липкой грязи, чтобы платки были чистыми?
Спирт и зубная щетка. (если после тараканов,то сначала вода с моющим средством).
Радиокомпонентам при помощи воды с моющим средством ничего не будет? Просто платы очень грязные да и сам усилитель очень-очень грязный, как будто у цыган был. Вот у меня есть желание, чтобы его разобрать на отдельные блоки, помыть почистить ( паяльник держать правильно и саму пайку делать умею) просушить, заодно поменять банки питания и собрать все на место. Думаю так пойдет??
“Радиокомпонентам при помощи воды с моющим средством ничего не будет?..”
Самое главное, чтобы на плате не было компонентов, конструкция которых допускает проникновение воды во внутрь элемента. Можно стирать и полоскать сколь угодно. Налет на поверхности можно вычищать либо мягкой кисточкой, либо зубной щеткой. Потом хорошо просушить, можно феном.
Мы материнские платы от ПК и платы от ноута мыли моющим. Главное хорошо смыть шампунько и просушить.
“Мы материнские платы от ПК и платы от ноута мыли моющим. Главное хорошо смыть…”
Точно так же всегда делал. Но мыть таким способом платы с контурами все же никто не решался. И я тоже. Последний случай скорее всего накладывает ограничения. Такие же проблемы могут возникнуть и при наличии переключателей на плате типа П2К. Хорошо, если есть возможность их разобрать и провести профилактику. А иначе эти переключатели придется с самого начала выпаять. И совсем не факт, что производимые процессы были необходимы.
Вода из под микросхем удаляется прикосновением разогретого паяльника к корпусу микросхемы.Из мод остального само вытечет(регуляторы громкости и тембра не заливать!)
“Вода из под микросхем удаляется прикосновением разогретого паяльника…”
Не хотел бы я, чтобы мой аппарат побывал в руках подобного оптимиста. Желательно еще феном паяльной станции пройтись… чтобы уж наверняка.
Бензин Б-70 , для зажигалок, бензин Калоша, а если со спиртом смешать- вообще супер, лей внутрь и щеткой грязь чисти. Но осторожно с пламенем.
Да, бензин для зажигалок + спирт = чистенькие платы, причём абсолютно все. Когда я увидел их чистыми, так аж слезу пустил. А когда помыл корпус самого усилителя + передняя панель + боковые стенки-радиаторы, так оказалось, что данный аппарат щас выглядит как новый. Благодарю
Спирто-бензиновая смесь – стандартная “отмывашка” на заводах СССР, но и паяли тогда спирто-канифольными флюсами, в основном, +\- небольшие вариации, потому и отмывало. Сегодня изопропиловый спирт рулит – флюсы стали другими. Если просто от бытовой грязи отмыть – то Мистер Мускул отлично работает, только просушить нужно потом
Был такой когда то,на работающем лучше ничего не трогать,если жалко акустику,особенно громкость,с каждым щелчком шел огромный привет на колонки.При включении надо было громкость ставить на 0,потому,как после включения с нажатием килограмм 10 на кнопку,шел привет колонкам.Отдельная тема по поводу конденсаторов.Короче сделано в стиле совка.
Потом купил Techics,который постарше амфитона почти на 10 лет.
Вот там сделано все идеально,продумано,не рипит,не скрипит.У нас так не получалось почему то.
Не советую после своего опыта покупать данный девайс
У меня была такая же беда, но если довести усилитель до ума, то будет петь хорошо
какие различия в звучании между этой моделью и амфитоном 75у-202?
кто нибудь сравнивал?
