Изготовитель: Львовское ПО им. Ленина, с 1986 года.
Назначение: усилитель мощности 1-й группы сложности “Амфитон 50УМ-104-стерео” предназначен для высококачественного усиления фонограмм и рассчитан на совместную работу с предварительным усилителем.
Технические характеристики Амфитон 50УМ-104С:
Диапазон воспроизводимых частот: 20 – 25000 Гц
Номинальная выходная мощность на канал: 50 Вт
Максимальная выходная мощность: 90 Вт
Коэффициент гармоник в диапазоне: 40-16000 Гц: 0,07%
Отношение сигнал/взвешенный шум: 100 дБ
Средняя потребляемая мощность: 130 Вт
Габаритные размеры (ШхВхГ): 460х88х360 мм
Масса: 10 кг
Описание Амфитон 50 УМ-104С
В усилителе мощности есть дискретные регуляторы уровня усиления каждого канала, индикаторы перегрузки и защиты по каждому каналу, электронная защита от КЗ в цепях нагрузки, автоотключение АС при неисправности, возможность подключения 2 комплектов АС и стереофонических телефонов. Гнездо подключения наушников 6,3 мм. Выходные гнезда – обычные клеммы под провод или банан. Черный корпус, передняя панель серо-серебристая.
Рама усилителя выполнена из штампованной стали и полностью разборная. Боковые панели алюминиевые, они одновременно служат радиаторами и внешними стенками. Лицевая панель так же из алюминия. Ручки регуляторов выполнены из литого алюминия. Дно усилителя металлическое, выпуклое с перфорированными отверстиями.
Внутри можно рассмотреть разделение отдельных блоков по отсекам, которые разделают металлические стенки. Предварительные усилители, оконечные усилители, узел защиты и стабилизатор. Дополнительно между центральной частью и оконечными усилителями имеются две дорожки под провода. Трансформатор заключен в металлический кожух.
Электрическая схема Амфитон 50 УМ-104С:

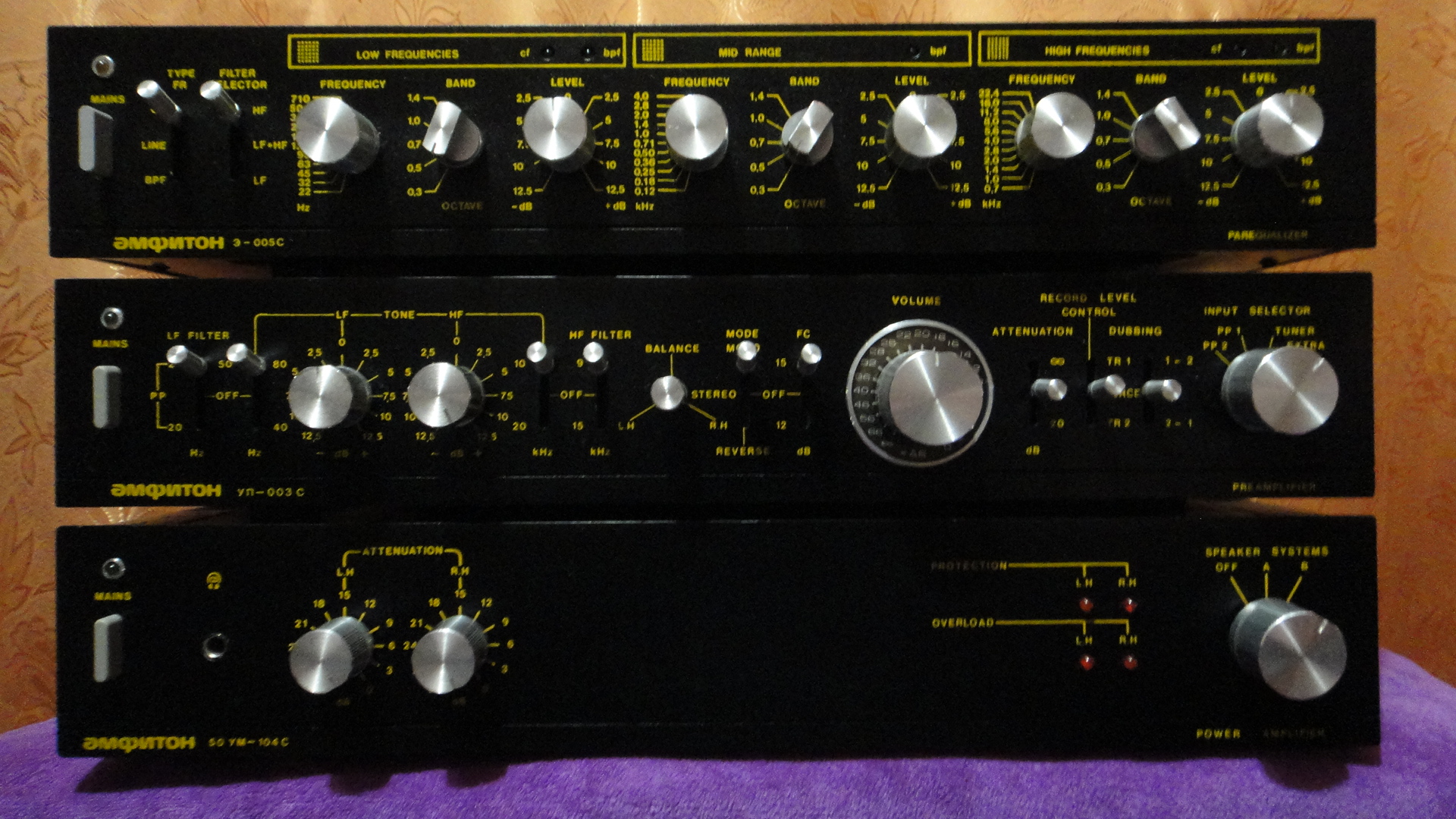

Амфитон 50 УМ-104С и Амфитон УП-003С, экспортный вариант (прислал Денис):
Некоторые фото взяты с сайтов: vega-brz.ru и rw6ase.narod.ru
Одно фото не от 104 а от 002 ?
Hallo
Mein Name ist Steffen und ich lebe in Deutschland /Lutherstadt Wittenberg.
Ich habe ein Problem mit “Lorta 150ym-204.
Im Netzteil ist R1 und R2 verbrannt!
Vorbesitzer hat dann R1 und R2 mit Brücke verbunden!
Ist R1 und R2 eine Art von Sicherung?
Gruß Steffen
Hello.Hello. Write in Russian))
Hallo! Wenn sie ausgebrannt sind, dann ist es nicht nur das. Höchstwahrscheinlich liegt das Problem aufgrund des hohen Verbrauchs in den Leistungsverstärkereinheiten. Versuchen Sie einfach, sie zu ersetzen.
В 50У-104 нет предварительного усилителя и стабилизаторов. Поправьте, пожалуйста.
Может кто знает какие отличия между ум-003 50ум-104 150ум-204, еще лорты были такие же… кто сравнивал? какой вариант лучше если есть существенные различия?
Так это вроде один и тот же усилитель,но с другим названием.
Там разные названия, это чисто УМ:
“рассчитан на совместную работу с предварительным усилителем”
Как думаете, бриг 3 ревизии по лучше будет? Я маюсь с выбором – Амфитон комплект блоков или бриг 001
Я бы взял этот комплект Амфитона,он больше понравился,Бриг 001 как то не зашел.
Бери брелок тройку в принципе хороший вариант У меня есть то и то.
Амфитон трехблочник лучше
Абсолютно согласен. Звучание у Амфитона очень хорошее (одно из лучших среди усилителей СССР) и схемотехника на уровне, если транзисторы поменять на современные – очень шикарный усилитель
Усилители разные от слова совсем. Смотреть по акустике и источнику. Если слушать S-90, то Бриг. Амфитон лучше с цифровыми источниками и более продвинутой акустикой (импортной в том числе). Но я имею ввиду именно 50УМ-104с (преда Амфитон не имею).
Добавил фото экспортного варианта (прислал Денис).
простой ламповый на 6Н23С и 6П14П с ТВЗ от телека, по качеству ложит все амфитоны на лопатки.
Обзор Амфитон 50УМ-104С: https://youtu.be/SI2m0XfO1rE
Коротко и по делу. Максим, спасибо Вам огромное! Скажите, нет ли у Вас в планах обзора и тестирования усилителя “Корвет 50УМ-038”?
Спасибо!
Пока нет. А вот про УП-028 уже есть планы)
Все жду от Вас усилители под маркой Феникс. 010,008 и особенно редчайший 005й.
есть полная экспортная стойкас эквалайзером ум и ум
Даниил, цена вопроса?
На украинских барахолках за 3 блока с мордой на английском просят от 10 до 45 тысяч гривен. Сколько по курсу не знаю, вроде на 2 множить надо.
фото
Корпус УП это модернизированный корпус Кумир У-001
А сами разработки были совместными пока Ульяновский завод не перешел в МЭП. Который оказался не заинтересован в новых разработках проводившихся в МРП. И Ульяновцы остались за бортом, хотя уже были готовы производить свои блоки со сходным функционалом.
Эта история напоминает ИЖ2141, Ваз2108 и догонявшую Таврию.
Когда Государственный плановый комитет РСФСР однозначно назвал виновниками затягивания запуска новых моделей автомобилей Министерства автомобильной промышленности СССР. Указав что при текущих показателях запуск сразу трех моделей “нецелесообразен” и выбрать не более одной.
И затем на исходе пятилетки выбрать уже второго кандидата на запуск.
Кто-нибудь подскажет, снимаются ли ручки основных регуляторов громкости, баланса/ослабления, тембра и селектора УМ 104С, УП 003С? Или они намертво приклеены? Никак не могу их снять, а нужно почистить и отполировать для красоты…
Красивые коробочки, удачно подходят для хорошей начинки. Сдвоенность выходных транзисторов позволяет установить в корпус 4-ре УНЧ несколько меньшей мощности.
Если интересует. имею фото Амфитон ум-003. когдато был такой усилитель и продал. Он с индикаторами. Именно ум 003. Редкий усилитиль. На сколько помню их было 5 или 6шт. так сказал человек который работал на заводе. он не шел в серийное производство. у него я и купил этот усилитель.
Конечно. Будьте добры, напишите мне на почту: https://ldsound.info/obratnaya-svyaz/
Hello.Hello. Write in Russian)))
Отличный аппарат. Пред один из лучших среди советских,без микрух,только транзисторы.Искажения на грани зимерения EMU 0404 usb,соотношения сигнал\шум -120 ~ 130дб. Усилитель тоже не плох,удобная коммутация, мощность более 56ватт при 4х омах,низкие искажения выхода наушников(0.007%). В документах рекомендуются наушники ТДС 7 или ТДС 15, что даёт гарантию того,что усилитель раскачает любые динамические или планарные наушники.
Схема как у Sansui 907, ну либо очень похожая.
Имеется усилитель Амфитон 50УМ-104, периодически через 30-40 минут работы начинает отваливаться правый канал (падает уровень звука, идет с хрипом). Потом восстанавливается и снова работает. что это может быть такое?
А вы посмотрите на количество КТ502, КТ503! Это была головная боль для своего времени. Постоянные микрообрывы могли быть устранены только заменой на более качественные транзисторы.
Здравствуйте всем!
Может кто знает в каком классе работает данный усилитель мощности А, АВ, В? И какой у него демпинг фактор? Нигде не могу найти эти параметры.
А что, из параметров разве не видно в каком классе работает УНЧ? При таком маленьком радиаторе и заявленной мощности большой ток долго не продержится.
Если бы понимал, то наверное не спрашивал. Вы, видимо понимаете, можно просто ответить какой класс? А если ещё добавите какой демпинг фактор, буду признателен! Спасибо!
Все это игра слов. Транзистор может находиться: в закрытом состоянии, подоткрытом (с небольшим начальным смещением), открытом (находящимся на определенной рабочей точке) и открытом полностью (находящимся в насыщении). Вам что это дает? Еще интересней – что дает лично для вас демпинг фактор? Что вы пытаетесь оценить? Большинство параметров комплексны (взаимоувязаны с другими). И в отдельности не дают никакой оценки. Выбор рабочей точки чисто эмпирический. Он зависит от конкретного схемного решения, поставленной задачи и используемой элементной базы. С последним у разработчика часто проблемы. Именно неумение работать с элементом приводит к вариантам – “сдружить” корову с седлом.
В тех параметрах импортных усилителей указывают в каком классе работает данный усилитель и какой у него демпинг фактор. У усилителей произведенных в СССР ни разу не видел данных параметров.
Чем выше демпинг фактор, тем лучше усилитель должен контролировать акустику.
Так как являюсь владельцем Амфитон УП-003С и 50у-104С, стало интересно в каком классе работает УМ и какой у него демпинг фактор.
“…Чем выше демпинг фактор, тем лучше усилитель должен контролировать акустику…”
Блажен, кто верует. Почему то в ламповых трактах демпинг фактор не упоминается. Как и меньшая линейность не является проблемой. Как вы намерены управлять акустикой, если немалая часть выходной энергии в многополосных системах оседает на фильтрах? И как быть с индуктивной и емкостной составляющих подключаемой нагрузки? А что происходит при недостаточном быстродействии тракта? Нет ответа на эти вопросы.
“А что происходит при недостаточном быстродействии тракта? Нет ответа на эти вопросы.”
Ответы на этот вопрос есть, их можно найти в сети. У ламповый усилителей демпинг фактор мал, поэтому они воспроизводят музыку по своему. Тяжмет, Электронную и быструю музыку на ламповике слушать не интересно. Нужен быстрый транзисторный усилитель!
Эту дискуссию можно вести вечно! Я всего лишь хочу узнать ответы на свои вопросы!
Класс, в котором работает 50у-104с и его демпинг фактор!
Режим АВ
Коэффициент демпфирования – 30
