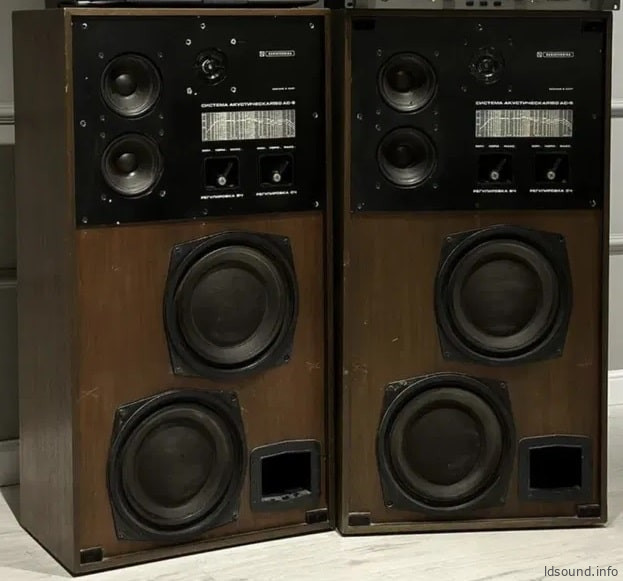

3-х полосная напольная АС с фазоинвертором изготавливалась на ПО “Радиотехника”, в г. Рига, с 1974 года. Акустическая система предназначалась для озвучивания небольших концертных залов. В отличии от класических моделей S-90, имела пару НЧ и СЧ громкоговорителей, в некоторых моделях еще и пару ВЧ.
Технические характеристики 50АС-5:
Диапазон воспроизводимых частот: 20 – 20000 Гц
Неравномерность частотной характеристики: 20 дБ
Коэффициент гармоник на частоте 1000 Гц: 2,5 %
Номинальное электрическое сопротивление: 4 Ом
Номинальная мощность: 50 Вт
Максимальная мощность: 100 Вт
Среднее стандартное звуковое давление: 0,1 Па
Используемые динамики:
СЧ: 2 х 15ГД-11
ВЧ: 1 х 10ГД-35
Размер (ВхШхГ): 900х472х290 мм
Вес: 42 кг
Описание 50АС-5
Особая необходимость в которых возникла к юбилею 60-ти годам Великой Октябрьской Революции в 1977 году. Одновременно для данных акустических систем был разработан мощный усилитель «Radiotehnika УКУ-010-стерео», имеющий выходную синусоидальную мощность не менее 70 Вт, пульт дистанционного управления и сенсорные переключатели. Впервые усилители демонстрировались на выставке “Связь-75”.
Корпус не разборный. Передняя панель утоплена вглубь корпуса на 11 мм, изготовлена из фанеры толщиной 20 мм. В нижней части расположены НЧ динамики несимметрично друг над другом для улучшения АЧХ в нижней части диапазона. Справа от НЧ выведены порты фазоинверторов, внутри которых с внутренней стороны установлен треугольник и прикреплен кусок марли на проволоке. Треугольник делит трубу пополам. Боковые стенки фазоинвертора усилены напайкой пластмассы. В верхней части СЧ динамики расположены друг над другом по одну сторону относительно центральной оси. Они имеют один общий объем, который отделен прозрачным пластмассовым коробом от основного объема АС. ВЧ динамик расположен вверху по центру. Также на лицевой панели находятся ручки регуляторов уровня СЧ и ВЧ, которые имеют 3 положения: «МИН», «НОРМ» и «МАКС». Верхнюю часть прикрывает пластмассовая накладка, которая закрывает регуляторы уровня, СЧ и ВЧ динамики. На накладке изображена АЧХ системы. Внутренний объем АС 120 л.
Схема 50АС-5 «Radiotehnika»:
Варианты 50АС-5 с парой ВЧ:
Существовали еще 50АС-5 с закрытой передней панелью черной накладкой. Фильтры находятся в отдельном выдвижном ящике.
Фото прислал Юрий
Какой надо было иметь дом, чтобы озвучивать его такими колонками?
Никто же не заставляет слушать на полной громкости.
Речь скорее не о громкости а о площади/объеме комнаты и размеров АС.
Похоже, этот шкаф был специально создан для тех, кому важно было переплюнуть счастливых владельцев 35АС-1.
Правда, новый ГОСТ переименовал последние в S-90 и они “вырвались вперед”.
https://youtu.be/mv4zyRRRDNI
Юрий, это Ваше видео?
Да мое видео ) решил сделать так как информации по этим колоночки просто нет нигде ))
Спасибо) Не сделаете несколько фото, хочу приложить к статье? АС редкие, владельцев попадается мало.
да мое видео
Пришлите пожалуйста несколько фотографий, если есть такая возможность.
Скиньте свою почту я Вам скину фото а то тут объем не позволяет. моя почта [email protected]
Странное исполнение. “Фазиков” нет, фильтры в “шуфлядке”, две ВЧ головы.
Больше похоже на самопал.
Это и есть самопал, на олх такие продаются..так и написано самодельные..
не самопал , сборка заводская . шухлядка с фильтрами на салазках )) она едина с корпусом .
как получилось 4 ома? две 75 гдн(30 гд-1) параллельно. просветите пожалуйста. буду благодарен.
Вы правы. Значит в этих АС применялись динамики 30ГД-1 на 8 Ом. В статье поправил. Спасибо!
Сомневаюсь я ,однако,как говорил киногерой. Были ли в то время восьмиомники?
В схеме НЧ стоят паралельно. Это 2 Ома сопротивление получится. Катушка L3 не даст и 0,5 Ом. Общее сопротивление АС 4 Ом, и “просадка” импеданса до 2 Ом маловероятна. Разве что под них усилитель шел специальный.
но ведь в паспорте написано 4 ома.значит только 2 по 8.были по всей видимости такие старые (30)75-ки. интересно спросить непосредственно в музее RRR .
Мне, вообще очень интересно, как все это работает.
Попробуйте проследить цепь прохождения сигнала через НЧ головки. Это удается ровно до выхода сигнала, из самих головок на “общую шину”. На схеме, вторая клемма с ней “активной” связи не имеет, без “паразитной связи”, через емкости ВЧ и СЧ звена (C1, L1 и R3, C2+C3, L2 и т.п.).
Неплохо было бы посмотерть как все это реализовано в железе.
Схема так нарисована. Точка С1 и R3 есть разветвлением для ВЧ и СЧ фильтров. А полоса НЧ показана отдельной линией, НЧ динамики включены паралельно. Не понятно подключение всех динамиков – плюсом к минусовой шине, тем более что все включены в фазе. Может быть у этих АС точкой обозначался не “плюс” а “минус”, т.е. общим был плюс.
Почему это не было 8 омных. Были. И даже раньше 4 омных. Я телемастер с Советских времён. И приносили 8 омники перемотать на 4 ома. Или поменять.
На разных ресурсах пишут про 4-омники. Правда, статьи написаны, словно под капирку.
Imeju takie tam 8 om
Спаивал различные комбинации динамиков , различных фильтров и делал подстройку фазика….вывод =полное Г. Наши динамики звучат очень плохо и ни какая корректировка им не помогает.
Спаривание динамиков ни к чему хорошему не приводит. Их трудно контролировать. И после 10 лет не благодарных трудов было принято решение купить два комплекта акустики ДЖОМО -весь вынос мозга по акустике закончился. Цена вопроса 100 тр. Поверьте это халява для тех кто любит хороший звук. покупайте и не мучайтесь. Всем удачи.
сколько людей – столько и мнений. Но хаять наши АС не стоит! И среди иномарок г…. хватает!
А в среднечастотном звене 15ГД-11 с каким сопротивлением? Судя по схеме фильтр применен с 35АС-1 один в один – динамики должны быть 4Ом. для получения суммарного сопротивления в 8Ом .
8 Ом. Что плохого от суммарного сопротивления 16 Ом, ВЧ на 16 Ом.
Видел эту схему на других ресурсах, кошмар по запитке НЧ и ВЧ звеньев 1 к 1, а вот в СЧ звене почему то были указаны два варианта: 10гд-34 и (15 гд-11).
Вот такой акустический ребус
Провал на средних частотах, рассогласование с фильтром , изменение частот среза и как результат изменение АЧХ всей акустической системы. Нашел схему на 35АС1 – схема один в один, параметры деталей совпадают полностью, суммарное сопротивление СЧ головок должно быть 8 Ом!
Интересная модель,никогда не видел такую.
На сколько мне известно, в сч звене стояли 10гд-34-80
У нас в школе стояли эти колонки в актовом зале и я в них менял именно сч на 25гдн – 1-4, а старые унес домой,так вот они у меня ещё живы, сопротивлением 4ом.
тогда вполне логично будет и 2 ома, сомневаюсь, что ставили 8-омные 75гдн
куплю акустику 50ас-5
Закон подлости в действии-два года стояли без дела и кому только не предлагал-никому были не нужны именно эти колонки (состояние идеальнейшее). И только перед Новым Годом купил один умный человек. Кстати эти колонки по звучанию гораздо выше чем хваленые S-90
Может вспомните, какой НЧ ГД, там был установлен. А то непонятно, 30гд-1 четырёх-омный, а сопротивление АС, тоже 4 Ом.
Странно, нестыковочка…
8-ми омные, но 30 ГД-1 были только на 4 Ома, но 75 ГДН-1-8 на 8 Ом, но это вроде как новое название. Т.е. там стоят 30 ГД-1, но на 8 Ом получается.
А предок 30ГД-1, 8гд-1-25 был как раз на 8 Ом.
Теперь более правдоподобно. Возможно здесь они и стоят, а данные не верны.
На двух 8ГД-1-25, двух ГДСах (ну или 6ГД-6), и одной пищалке типа 10ГД-35 вполне возможно рассеять мощность в 50 Вт, а вот предельная в 100 Вт для них уже однозначно недоступна…
до сех пор имею эты динамики нч там стоит 8 om на нем сколка помю нет маркировки
Подскажите , в корпусе были перегородки какиенить ?
Эфрусси М.М. Громкоговорители и их применение. 2 издание. 1976 год.
на странице 116 написано про совместную работу громкоговорителей…. Написано про удвоение интенсивности звука на 3 дБ(то есть вдвое) при работе двух головок, написано про выравнивание частотной характеристики, написано про расширение диапазона воспроизводимых частот вниз….
судя по этому “Неравномерность частотной характеристики: 20 дБ” выравнивания не получилось….
Сам я эту АС не слышал, но думаю слушать её надо только от родного усилителя…
