10 АС-328 «Маяк»

Изготовитель: Киевский завод «Маяк».

15ас223 маяк ldsound.info (1)

Акустические системы входили в комплект магнитофона «МАЯК» М-240С-1.

Технические характеристики 10 АС-328 «Маяк»:

Широкополосная АС с фазоинвертором
Диапазон воспроизводимых частот: 100 – 16000 Гц
Неравномерность АЧХ в диапазоне частот 100-16000 Гц: 14 дБ
Чувствительность: 90 дБ
Сопротивление: 4 Ом
Номинальная мощность: 10 Вт
Долговременная мощность: 15 Вт
Кратковременная мощность: 20 Вт
Используемая динамическая головка: 10 ГДШ-1-4
Внешние размеры (ВхШхГ): 385х265х196 мм
Вес: 5,5 кг
10ас328 ldsound.info (5)

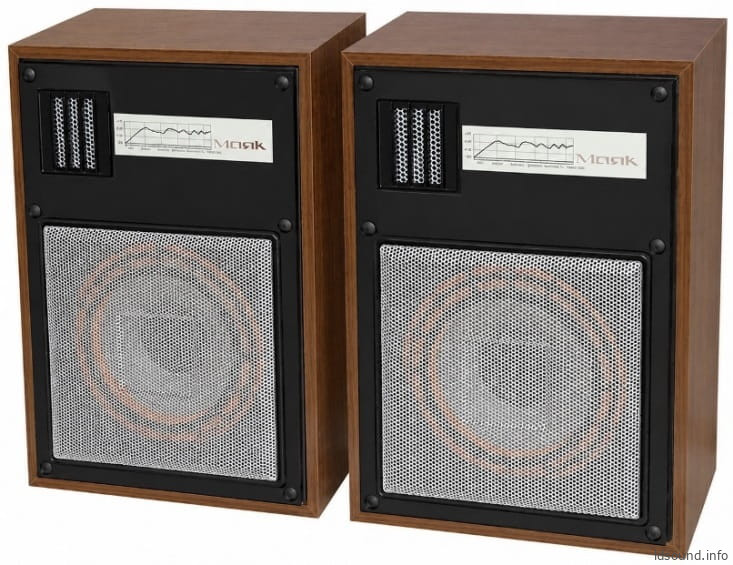

Описание 10 АС-328 «Маяк»

Корпус АС выполнен из неразборного ящика прямоугольной формы из ДСП. Задняя стенка выполнена из ДВП. Внешне корпус оклеен пленкой под дерево. Передняя панель закрыта пластмассовой декоративной накладкой, которая крепится с помощью шурупов, закрытых заглушками. На накладке напротив динамика и выхода фазоинвертора изнутри приклеена металлическая сетка. Так же на накладке, справа от выхода фазоинвертора наклеен шильдик с изображением АЧХ и названием АС. Фазоинвертор прямоугольного сечения.

15ас223 маяк ldsound.info (3)

OLYMPUS DIGITAL CAMERA

DSC02377

Динамическая головка находится в нижней части передней панели и закреплена снаружи с помощью шурупов. Внутри АС находится мешочек с ватой. Выход АС выполнен многожильным шнуром, выходящим через дно. На дне (нижней панели), снаружи прикручены пластмассовые ножки. На задней стенке наклеена бирка с названием АС и ее основными техническими характеристиками.

10ас328 ldsound.info (3)

10ас328 ldsound.info (2)

15ас223 маяк ldsound.info (5)

10ac328 ldsound.info (75)

10ac328 ldsound.info (74)

5 комментариев: 10 АС-328 «Маяк»

  1. Андрей пишет:

    неплохо звучали у соседа такие были

  2. Константин пишет:

    Отсутствие баса и верхов хотя бы до 18кгц.
    С другой стороны их не было и в тогдашней кассете Свема МК60/МК60-II. Так что выбор оправдан.

  3. Алексей Климов пишет:

    Далеко не самые лучшие колонки. Во-первых, достаточно приличный динамик всунули в слишком маленький объём, а во-вторых, акустическое оформление (ФИ) не соответствует используемому дину, которому больше подойдёт ЗЯ.

  4. Виктор пишет:

    Я внутри все загирмитизировал,поставил динамик 2ГД-36 в вырезанное отверстие у прорези – звучат стали лучше, теперь очередь поменять подвесы, уже заказал с Китая.
